  • LX-9830系列电压降测试仪

    发布时间: 2019-07-29 10:47:22 点击: 118
    LX-9830系列电压降测试仪

    LX-9830系列电压降测试仪详情介绍

    Lx-9830 series voltage drop tester



    概述:Overview

    采用恒流源系统,本机型分为交流机型和直流机型两款,参照标准对接插件及电线束类产品的测试要求,也适用于具有类似特性之产品压降的检测,数显压降表,数显电流表,.选购: 0.2级标准分流器校准.


    适用范围:Scope of application

    1.插头插销与连接插头引出线等类似接线口的电压降.从而判断接线口优劣.

    2.适用于测量开关触点、继电器、开关、线材线束、压接线端子、连接器等相关产品




    各型号及参数列表

    测量项目/型号 measurement items

    LX-9830A

    LX-9830B

    恒流源(电流)选购其一

    constant current source(current)

    choose one

    DC:0~60 A

    DC:0~100 A

    AC:0~60A

    AC:0~100A

    电流分辨率:0.1A

    电压降范围voltage drop range

    0~500.0mV

    0~999.9mV

    分辨率:0. 1mV

    显示方式display

    四位半或三位半数显表头/ four bit or three bit digital display

    电压voltage

    12V电压为固定输出,不可调节voltage for fixed output. not adjustable

    输入电源input power

    AC220V+10%.50Hz

    可选购标准件

    optional standard parts

    0.2级标准分流器75mv校准仪器;1)100A.75mv; 2)60A.75mv; 0.2 standard shunt 75mv calibration instrument

    操作界面operation interface

    中英文合一面板/ Chinese and English one panel

    误差errors

    整机不确定性machine uncertain≤3%

    环境要求

    Environmental requirements

    使用环境要求 Environmental requirements:工作温度:10℃-30℃,湿度:≤65%RH






    线束、端子电压降测试方法:



    如上示两图中,图1导线首端带有端子,测量75mm长带端子导线的两端压降,记录数据备用;图2中导线不带端子,直接测量75mm长导线的两端压降,记录数据;用图1中测得的压降减去图2中测得的压降即为被测端子的压降。

    线束电压降测试方法及步骤接线如图2所示.

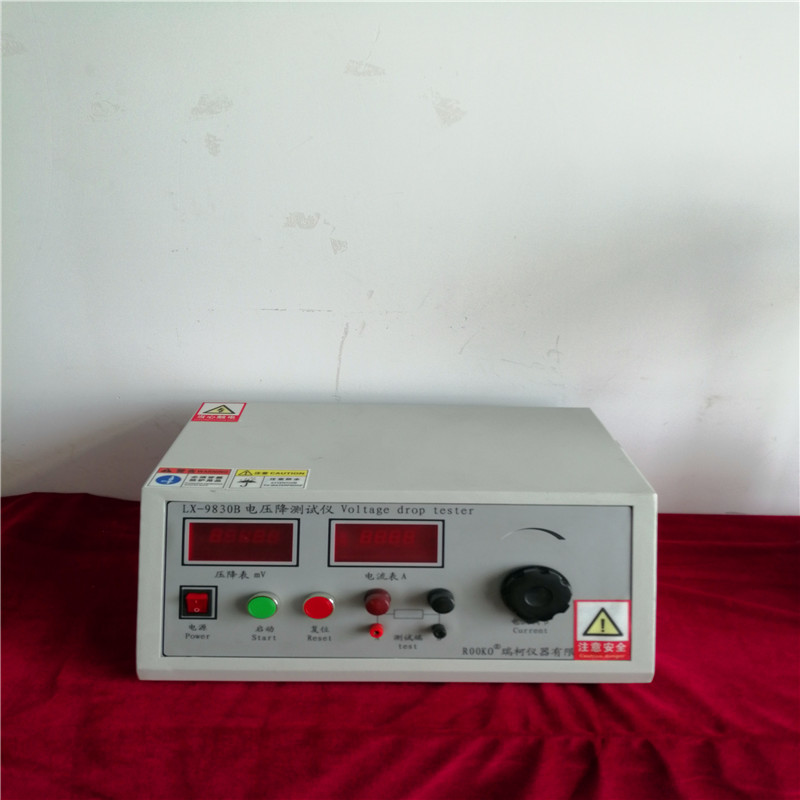

    整机示意图




    操作流程及步骤:

    1.     接通电源,开机

    2.     设置好测试条件.

    3.     将被测样品固定于测试连接线上.

    4.     .启动测试

    5.     获得测试数据.


    优点描述:

    1.     PC软件运行

    2.     薄膜按键操控

    3.     量程大电流

    4.     精度测量

    5.     多功能并存-电阻、压降、温升.

    6.     稳定性,重复性
